Permukaan Serat Karbon Merasa untuk Gulungan Filamen

Gulungan filamen terutama berkaitan dengan penempatan tulangan, sudut belitan, dan kekuatan laminasi. Namun lapisan permukaan juga mempengaruhi tampilan dan perilaku komposit akhir selama produksi.

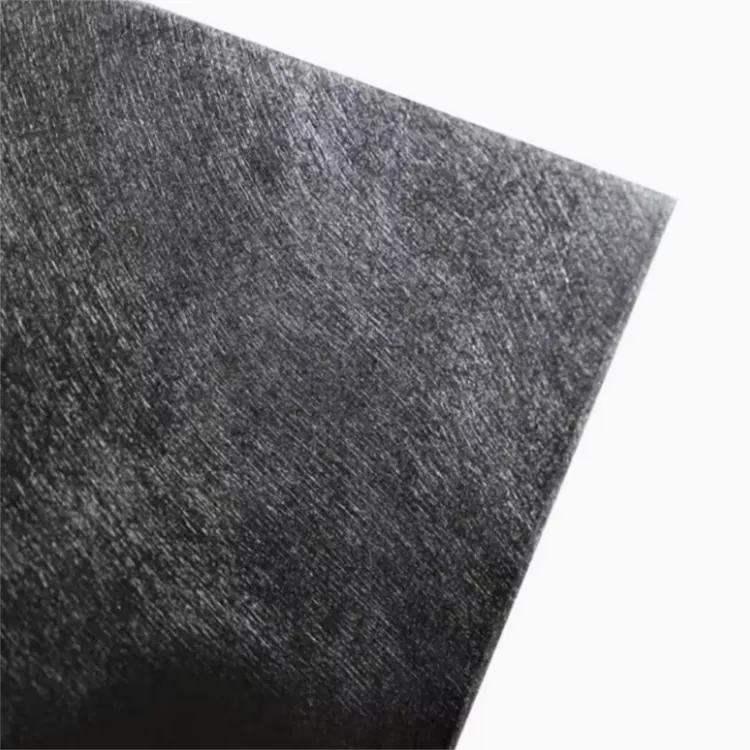

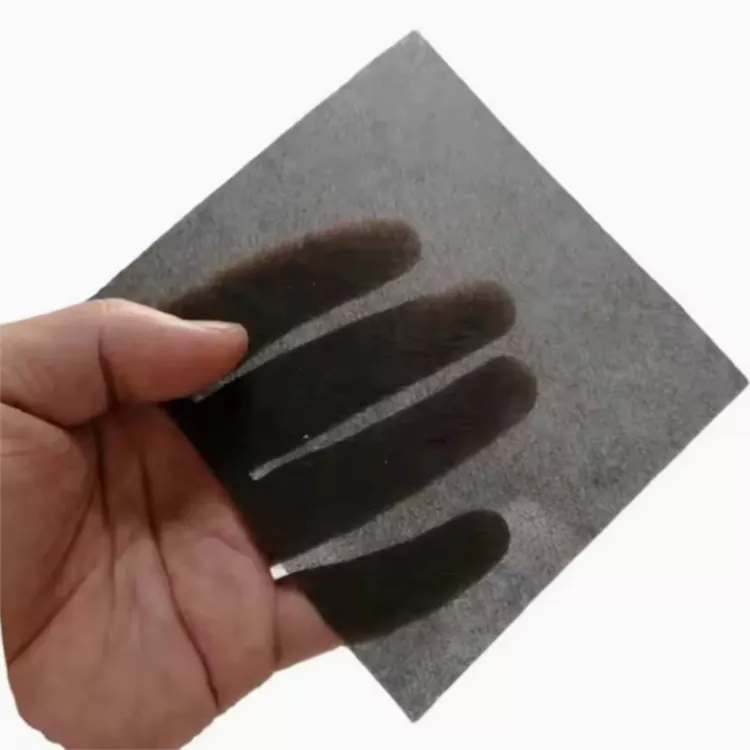

Carbon Fiber Surface Felt for Filament Winding adalah bahan bukan tenunan yang terbuat dari serat karbon cincang. Ini digunakan sebagai lapisan serat karbon terdistribusi pada bagian komposit berbentuk silinder dan melengkung, di mana tulangan belitan utama saja dapat meninggalkan pola serat yang jelas.

Kain kempa bukanlah pengganti perkuatan struktural yang berkelanjutan. Ini memiliki peran berbeda dalam laminasi: cakupan permukaan, distribusi serat dan interaksi dengan sistem resin.

Lapisan Permukaan pada Gulungan Filamen

Bagian komposit luka biasanya mengandung beberapa lapisan. Keliling atau kain yang terus menerus memberikan penguatan yang diperlukan, sementara resin mengikat serat ke dalam laminasi jadi.

Kain kempa serat karbon dapat ditambahkan sebagai lapisan permukaan terpisah. Serat cincangnya didistribusikan melalui struktur bukan tenunan, bukan disusun sebagai benang kontinu. Hal ini membuat material ini cocok untuk menutupi permukaan melengkung dan mengurangi pola visual tulangan di bawahnya.

Lapisan tersebut dapat diposisikan di dalam, di luar atau lokasi tertentu lainnya dalam laminasi. Posisinya ditentukan oleh konstruksi komponen yang sudah jadi.

Aplikasi untuk Produk Komposit Luka

Pipa FRP dan CFRP

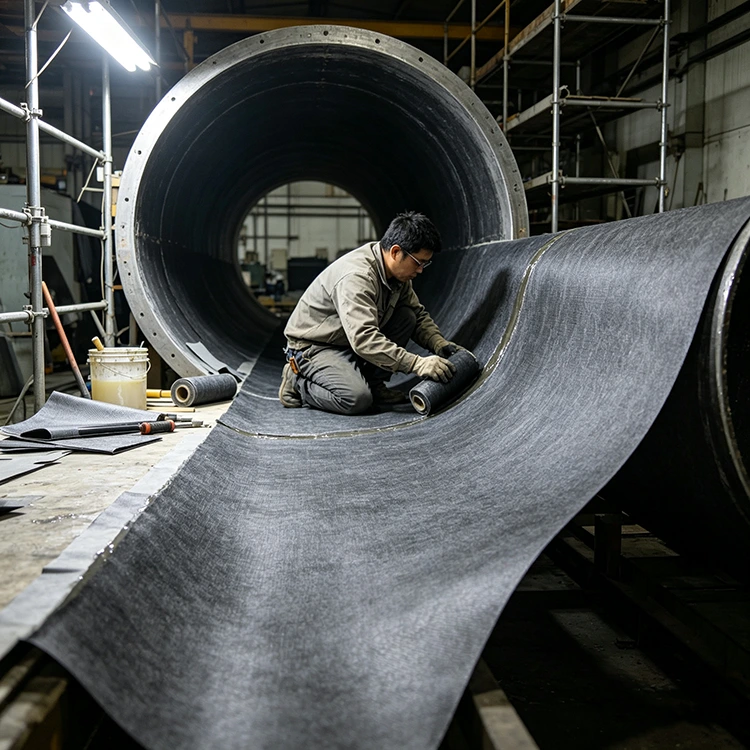

Pipa komposit biasanya diproduksi di atas mandrel silinder dengan tulangan yang dililitkan pada sudut yang berbeda. Permukaan kain kempa dapat dimasukkan ke dalam lapisan dalam atau luar bila diperlukan permukaan serat karbon yang terdistribusi.

Ini juga memberikan cakupan serat yang lebih kontinu pada pola belitan. Namun, permukaan akhir dipengaruhi oleh resin dan proses pengawetan serta kain kempa.

Tangki Penyimpanan Bahan Kimia

Tangki lilitan filamen sering kali menggabungkan sistem serat kaca, serat karbon, dan resin dalam posisi laminasi berbeda. Kain kempa karbon dapat digunakan jika konstruksi tertentu memerlukan lapisan permukaan berbasis karbon.

Untuk servis kimia, laminasi lengkap perlu diperhatikan. Pemilihan resin dan media penyimpanan sangatlah penting.

Kapal Tekanan

Bejana tekan memerlukan penempatan tulangan yang terkontrol dan sudut belitan karena laminasi membawa tekanan internal. Lapisan kain kempa memiliki fungsi yang berbeda dari belitan struktural utama.

Oleh karena itu, tulangan struktural dan lapisan permukaan harus ditentukan secara terpisah dalam desain laminasi.

Komponen Luka Lainnya

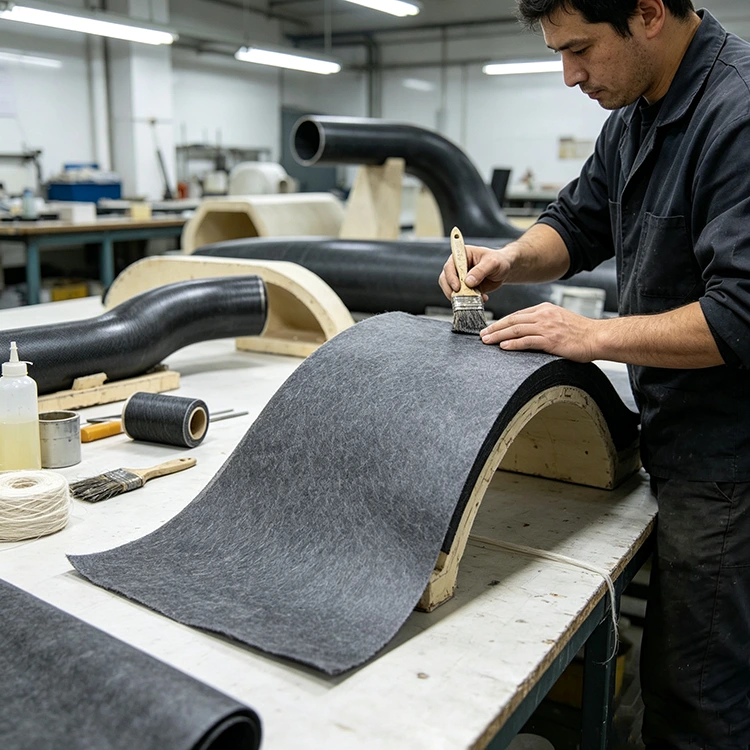

Aplikasi lain yang mungkin termasuk roller komposit, tabung industri, rumah silinder dan komponen CFRP tertentu. Ciri umumnya adalah permukaan melengkung atau silinder yang dibentuk oleh proses belitan.

Struktur Serat Cincang

Perbedaan antara kain karbon felt dan tenunan dimulai dari struktur seratnya.

Kain tenun menggunakan benang kontinu yang disusun dalam arah tertentu. Itu dipilih ketika penguatan terarah diperlukan.

Kain kempa serat karbon menggunakan serat cincang yang didistribusikan melalui lapisan non-anyaman. Tidak ada pola tenunan tetap 0° atau 90°. Akibatnya, kain kempa dapat menyebar ke seluruh permukaan melengkung tanpa menimbulkan struktur arah yang sama.

Hal ini membuat kain kempa dan kain tenun menjadi bahan yang saling melengkapi dan bukan padanan langsung. Yang satu memberikan orientasi penguatan yang terkendali; yang lainnya menyediakan cakupan permukaan yang terdistribusi.

Resin Basah Selama Penggulungan

Pembasahan resin adalah salah satu hal praktis yang harus diperiksa saat memasukkan kain ke dalam proses penggulungan yang ada.

Resin harus menembus struktur serat cincang sebelum diawetkan. Viskositas resin, kandungan resin, metode pengaplikasian, kecepatan penggulungan dan suhu semuanya mempengaruhi seberapa cepat dan merata hal ini terjadi.

Yuruis memasok bahan tersebut sebagai kain serat karbon non-anyaman. Kinerjanya selama penggulungan masih terkait dengan resin pelanggan dan kondisi pemrosesan.

Oleh karena itu, uji coba produksi menggunakan sistem resin sebenarnya lebih berguna daripada menilai material hanya dari spesifikasinya. Ini menunjukkan bagaimana kain kempa memberi makan, menyesuaikan diri dengan mandrel, dan menjadi basah selama proses sebenarnya.

Penampilan Permukaan Setelah Perawatan

Permukaan komponen luka filamen sering kali mencerminkan pola penguatan di bawahnya. Lapisan kain kempa yang terdistribusi dapat membantu menciptakan permukaan serat karbon yang lebih kontinu.

Spesifikasi permukaan yang tersedia adalah:

Mengkilap

Matte

50% Mengkilap

Opsi permukaan ini menjelaskan material yang disediakan. Mereka tidak menentukan sendiri penampilan akhirnya.

Formulasi resin, kondisi mandrel atau cetakan, suhu pengawetan, dan pasca-pemrosesan semuanya dapat mengubah tampilan komposit jadi.

Konfigurasi Bahan

Memilih Spesifikasi yang Tepat

Kain kempa harus disesuaikan dengan proses penggulungan sebenarnya. Ukuran produk, resin, dan kebutuhan permukaan merupakan titik awal yang lebih berguna dibandingkan ketebalan saja.

Geometri Komponen

Diameter, panjang dan kelengkungan mempengaruhi bagaimana material ditempatkan dan ditahan pada mandrel. Pipa lurus dan tangki besar mungkin memerlukan penanganan berbeda selama produksi.

Sistem Resin

Tentukan jenis resin dan, jika memungkinkan, kondisi pemrosesan normalnya. Viskositas dan aplikasi resin mempunyai efek langsung terhadap pembasahan.

Persyaratan Permukaan

Tentukan apakah persyaratan utamanya adalah cakupan serat, tekstur permukaan, atau hasil akhir tertentu yang disediakan. Pilihan yang tersedia adalah glossy, matte dan 50% glossy.

Ukuran

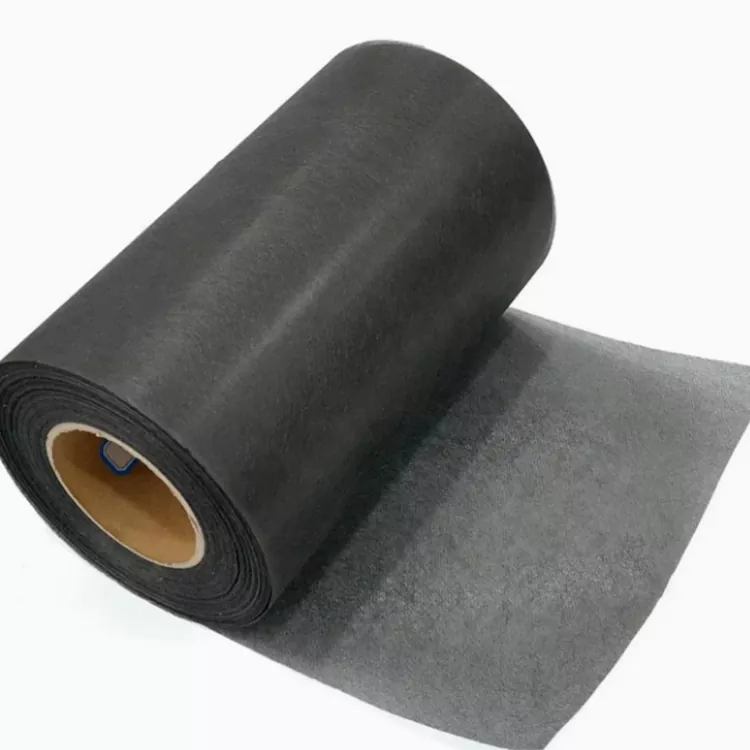

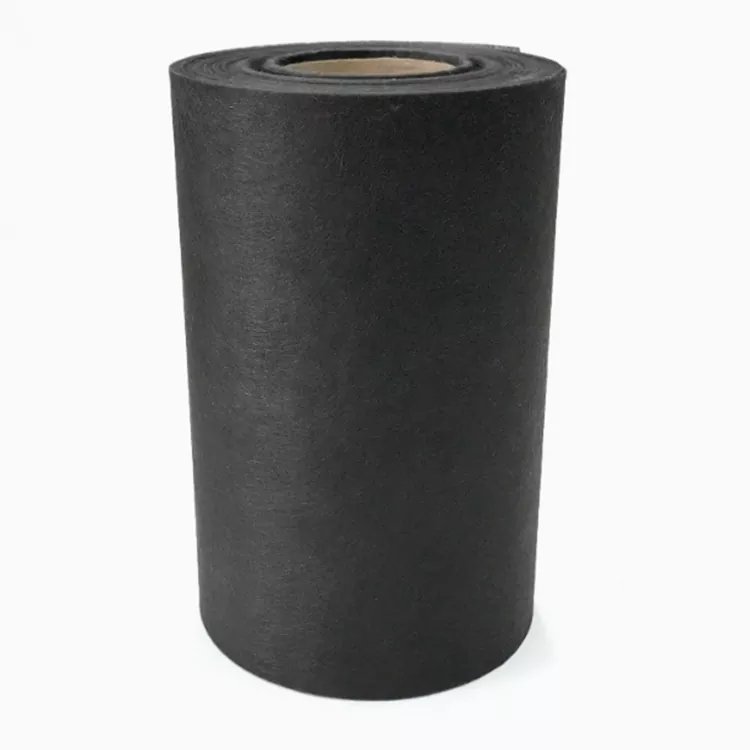

Lebar standar adalah 1 m dan 1,25 m. Ketebalan, panjang dan dimensi dapat dibuat sesuai kebutuhan produksi.

Kondisi Berliku

Kecepatan penggulungan, pengaplikasian resin, dan pengumpanan material harus dipertimbangkan ketika kain kempa digunakan pada jalur otomatis atau kontinu.

Uji Coba di Garis Berliku

Uji coba produksi kecil dapat menjawab pertanyaan yang tidak dapat dijawab oleh spesifikasi material. Kain kempa dapat diperiksa dengan resin normal pelanggan, kecepatan penggulungan, dan kondisi pengawetan.

Hal-hal utama yang perlu diperhatikan adalah:

· Pemberian makan dan penanganan

· Kesesuaian dengan mandrel

· Resin menjadi basah

· Distribusi serat

· Kondisi permukaan setelah proses curing

· Kompatibilitas dengan laminasi yang ada

Spesifikasi material, gambar atau sampel yang ada dapat digunakan ketika kain kempa dimasukkan ke dalam proses penggulungan yang telah ditetapkan.

Untuk Manufaktur Komposit Luka Filamen

Permukaan Serat Karbon Felt untuk Gulungan Filamen disuplai untuk pipa komposit, tangki kimia, bejana tekan, roller, rumah dan komponen luka lainnya.

Lebar standar adalah 1 m dan 1,25 m. Ketebalan, panjang dan dimensi tersedia sesuai dengan kebutuhan produksi.

Untuk aplikasi spesifik, geometri komponen, sistem resin, posisi laminasi, dan penyelesaian permukaan yang diperlukan memberikan informasi dasar untuk spesifikasi.

Pertanyaan Umum

Apa Permukaan Serat Karbon yang Dirasakan untuk Gulungan Filamen?

Ini adalah bahan serat karbon cincang bukan tenunan yang digunakan sebagai permukaan atau lapisan fungsional dalam struktur komposit luka filamen. Berbeda dengan tulangan kontinyu yang digunakan untuk lapisan struktur utama.

Bisakah kain kempa digunakan pada produk komposit silinder?

Ya. Struktur non-anyaman dapat mengikuti permukaan silinder dan melengkung. Penanganan sebenarnya bergantung pada spesifikasi kain kempa, diameter produk, dan proses penggulungan.

Apakah sama dengan kain tenun karbon?

Tidak. Kain tenunan karbon mengandung benang kontinu dengan arah tertentu. Felt mengandung serat cincang yang didistribusikan dan digunakan untuk fungsi laminasi yang berbeda.

Bisakah digunakan dengan resin epoksi atau vinil ester?

Itu dapat diproses dengan sistem resin yang berbeda. Wet-out bergantung pada viskositas resin, metode aplikasi, suhu, kandungan resin, dan kondisi pengawetan.

Permukaan akhir apa yang tersedia?

Spesifikasi yang tersedia adalah glossy, matte dan 50% glossy. Tampilan akhir juga tergantung pada permukaan resin, mandrel atau cetakan dan proses pengawetan.

Apakah lebar dan tebalnya bisa disesuaikan?

Ya. Lebar standar adalah 1 m dan 1,25 m. Ketebalan, panjang dan dimensi dapat disesuaikan dengan aplikasi.

Informasi apa yang diperlukan untuk kutipan?

Informasi yang berguna mencakup ukuran dan bentuk komponen, jenis resin, dimensi kain kempa, kebutuhan permukaan, dan perkiraan kuantitas. Spesifikasi atau sampel material yang ada berguna untuk aplikasi non-standar.

Bisakah sampel diberikan?

Jumlah sampel dapat didiskusikan sesuai dengan dimensi dan aplikasi yang dibutuhkan. Menguji kain kempa dengan resin sebenarnya dan proses penggulungan memberikan referensi langsung untuk produksi.
