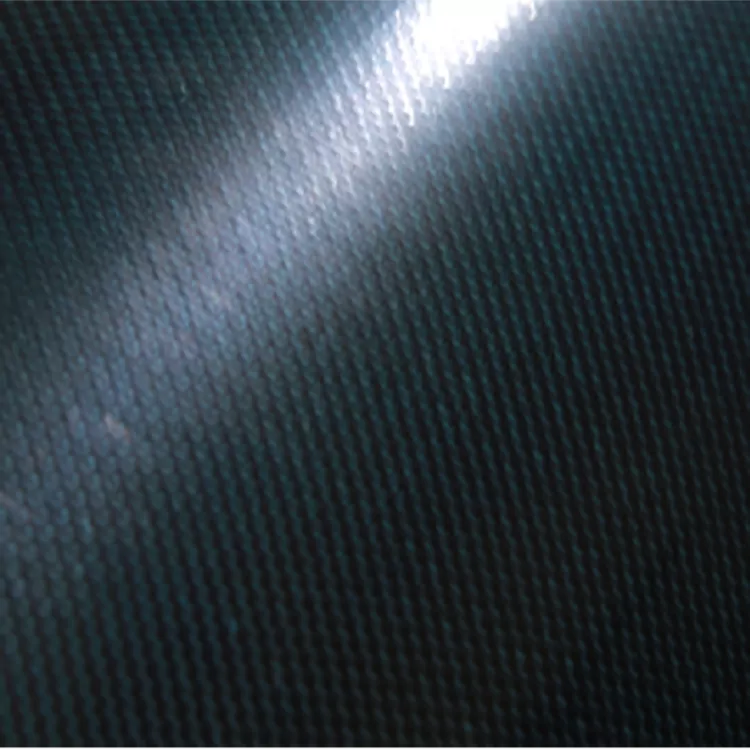

Kain Prepreg Serat Karbon 3K UD dan Dua Arah

UD 3K dan Kain Prepreg Serat Karbon Dua Arah menggabungkan penguatan serat karbon 3K dengan matriks resin pra-impregnasi dalam dua susunan serat berbeda. Konstruksi UD memusatkan serat kontinu terutama di sepanjang satu arah, sedangkan konstruksi dua arah memberikan penguatan pada dua arah utama. Pilihan di antara keduanya terutama terkait dengan jalur beban, struktur laminasi, dan geometri bagian komposit akhir.

Bagi produsen komposit, pembedaan ini lebih penting daripada sebutan 3K saja. Komponen dengan beban tarik, lentur, atau aksial yang dominan dapat memanfaatkan laminasi yang dibuat berdasarkan arah serat tertentu, sedangkan panel atau cangkang yang menerima beban dalam dua arah mungkin memerlukan susunan tulangan yang lebih seimbang.

Konstruksi Serat UD dan Dua Arah

Dengan konstruksi UD, serat karbon kontinyu terkonsentrasi terutama di sepanjang satu arah. Hal ini membuat material cocok untuk komponen yang desain tekniknya memiliki jalur beban utama yang jelas, seperti poros, balok, batang, dan bagian struktur memanjang.

Konstruksi dua arah memberikan penguatan dalam dua arah utama. Hal ini dapat dipertimbangkan untuk panel, penutup, rumah dan komponen lainnya di mana laminasi perlu memikul beban pada dua sumbu dan bukan hanya pada satu arah.

Susunan serat tidak menentukan kinerja bagian akhir itu sendiri. Tingkat serat, fraksi volume serat, sistem resin, orientasi laminasi, jumlah lapisan, kondisi konsolidasi dan pengawetan semuanya berkontribusi pada sifat akhir komposit.

Apa Artinya 3K?

Penunjukan 3K mengacu pada rangkaian serat karbon yang mengandung sekitar 3.000 filamen individu. Ini menggambarkan ukuran bundel serat dan bukan tingkat kekuatan tertentu.

Oleh karena itu, dalam pemilihan material, 3K harus dipertimbangkan bersamaan dengan kualitas serat karbon, sistem resin, dan konstruksi penguat. Derek 3K dapat digunakan dalam arsitektur laminasi yang berbeda, dan sifat komposit akhir bergantung pada bagaimana tulangan diorientasikan, dikonsolidasikan, dan diawetkan.

Perbedaan ini sangat relevan ketika membandingkan bahan UD dan dua arah. Penunjukan 3K mengidentifikasi penarik serat, sedangkan UD atau konstruksi dua arah menjelaskan bagaimana tulangan tersebut disusun dalam prepreg.

Informasi Material

Memilih Arah Serat

Untuk 3K UD dan Kain Prepreg Serat Karbon Dua Arah, pertanyaan praktis pertama adalah bagaimana komponen akhir diharapkan mampu memikul bebannya. Penguatan harus diatur sedemikian rupa sehingga laminasi menyediakan material sesuai kebutuhan desain, daripada memilih konstruksi UD atau dua arah hanya berdasarkan tampilan kain.

Konstruksi UD

Tulangan UD biasanya dipertimbangkan untuk poros, batang, balok dan bagian memanjang lainnya dengan arah beban primer yang ditentukan. Lapisan off-axis tambahan dapat dimasukkan ke dalam laminasi ketika komponen juga memerlukan penguatan pada arah sekunder.

Konstruksi Dua Arah

Perkuatan dua arah dapat dipertimbangkan untuk panel, penutup, rumah dan bagian lain dimana persyaratan beban atau kekakuan meluas pada dua arah utama. Keseimbangan sebenarnya antara dua arah tergantung pada konstruksi material dan jadwal laminasi.

Desain Laminasi

Konstruksi prepreg harus dievaluasi sebagai bagian dari laminasi lengkap dan bukan sebagai lembaran terisolasi. Orientasi serat, urutan lapisan, ketebalan, kandungan resin dan kondisi konsolidasi mempengaruhi bagaimana beban ditransfer melalui komposit jadi.

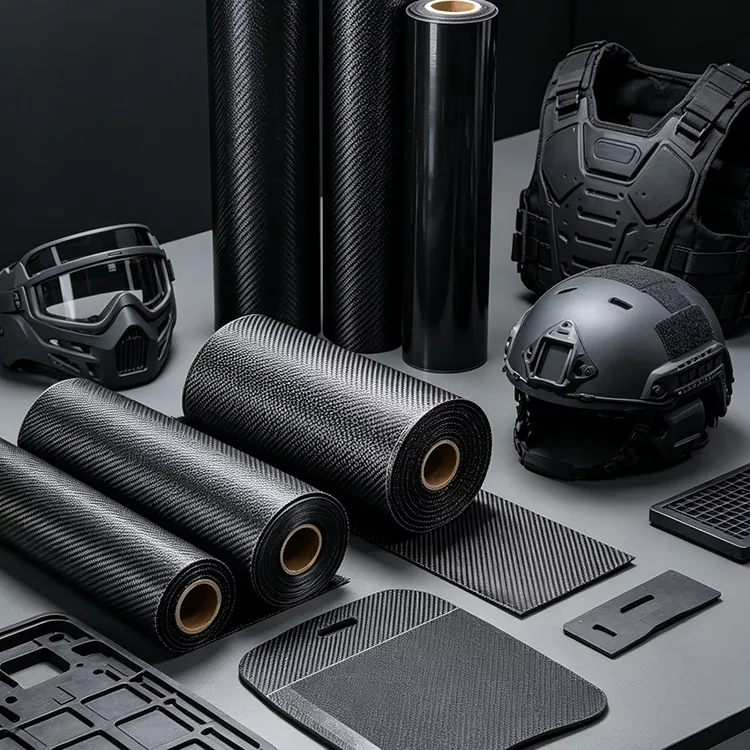

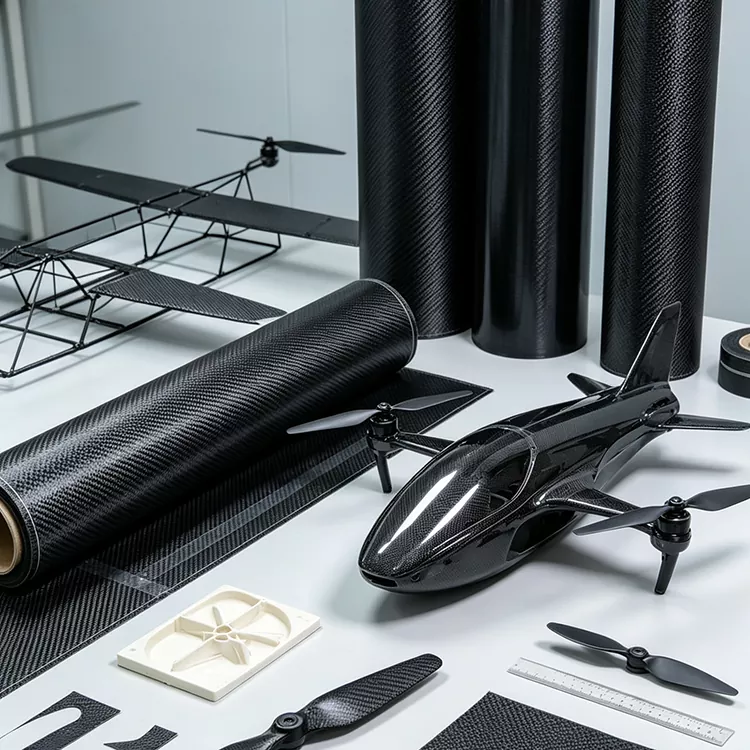

Aplikasi Khas

Bahan ini dapat dipertimbangkan untuk komponen komposit yang memerlukan penguatan terarah dan kandungan resin yang terkontrol. Konstruksi yang sesuai tergantung pada geometri bagian, kondisi pembebanan, metode pencetakan dan ketebalan laminasi yang dibutuhkan.

Peralatan Olahraga

Bahan ini dapat digunakan dalam struktur olahraga ringan dimana kekakuan, perilaku kelelahan dan massa merupakan pertimbangan desain yang penting. Aplikasi potensial mencakup poros golf, komponen sepeda, struktur raket, dayung, dan komponen komposit cetakan lainnya.

Komponen Otomotif

Aplikasi otomotif dapat mencakup panel ringan, komponen penguat, komponen struktural terpilih, dan komponen berorientasi kinerja. Konstruksi UD dapat dipertimbangkan jika bagian tersebut memiliki jalur beban primer yang ditentukan, sedangkan perkuatan dua arah dapat digunakan jika diperlukan dukungan pada dua sumbu.

Bagian Komposit Industri

Aplikasi industri dapat mencakup panel, rumah, braket, balok, batang, dan komponen peralatan ringan. Konstruksi yang dipilih bergantung pada apakah komponen mempunyai arah beban yang dominan atau memerlukan perkuatan dalam berbagai arah.

Peralatan Elektronik

Untuk rumah peralatan dan komponen struktural tertentu, serat karbon dapat memberikan bobot rendah dan dukungan struktural. Karena serat karbon bersifat konduktif listrik, isolasi listrik dan persyaratan elektromagnetik harus dipertimbangkan sebagai bagian dari desain perakitan lengkap.

Pemilihan Bahan Sebelum Produksi

Untuk proyek komposit baru, material harus ditentukan berdasarkan komponen dan proses pembuatannya, bukan berdasarkan nama produk saja. Informasi penting mencakup konstruksi serat yang diperlukan, sistem resin, lebar, ketebalan, jadwal laminasi dan metode pencetakan.

Untuk bagian UD, arah serat utama harus diidentifikasi bersama dengan perkuatan off-axis yang diperlukan. Untuk bagian dua arah, keseimbangan tulangan dan orientasi lapisan yang diperlukan harus dipastikan. Detail ini membantu menentukan apakah spesifikasi material konsisten dengan jalur beban yang diinginkan.

Persyaratan resin juga harus dikonfirmasi sebelum produksi. Karena ini adalah bahan prepreg, sistem resin dan kandungan resin mempengaruhi kondisi penanganan, penyimpanan, pencetakan dan pengawetan. Jika material diintegrasikan ke dalam proses produksi yang ada, parameter pemrosesan atau spesifikasi material pelanggan saat ini dapat digunakan sebagai referensi.

Pertanyaan Umum

Apa itu prepreg serat karbon 3K UD?

Ini adalah prepreg yang menggunakan penguat serat karbon 3K yang disusun terutama dalam satu arah dan dikombinasikan dengan matriks resin sebelum dicetak. Cocok untuk komponen komposit yang tulangannya harus mengikuti arah beban yang ditentukan.

Apa perbedaan antara UD dan serat karbon dua arah?

UD menempatkan sebagian besar serat kontinu sepanjang satu arah utama. Konstruksi dua arah memberikan penguatan dalam dua arah utama. Pemilihannya tergantung pada kondisi beban, geometri bagian, dan desain laminasi komponen akhir.

Apakah bahannya sudah mengandung resin?

Ya. Ini merupakan bahan prepreg, artinya penguat serat karbon telah dipadukan dengan matriks resin. Sistem resin spesifik dan kandungan resin harus dikonfirmasi untuk spesifikasi yang dipilih.

Apakah 3K sama dengan tingkat kekuatan?

Nomor 3K menjelaskan perkiraan jumlah filamen dari penarik serat karbon. Performa akhir komposit juga bergantung pada kualitas serat, sistem resin, fraksi volume serat, orientasi laminasi, dan kondisi pengawetan.

Bisakah bahannya disesuaikan?

Ya. Yuruis menyediakan produksi pesanan dan dapat mendiskusikan ukuran, lebar, dan persyaratan proyek lainnya yang disesuaikan sesuai dengan aplikasi dan proses produksi yang dimaksudkan.

Industri mana yang menggunakan prepreg jenis ini?

Aplikasinya dapat mencakup peralatan olahraga, komponen otomotif, dan komponen komposit industri. Struktur peralatan elektronik tertentu juga dapat menggunakan komposit serat karbon jika persyaratan material dan listriknya sesuai dengan aplikasinya.

Informasi apa yang harus saya berikan saat meminta penawaran?

Menyediakan lebar, ketebalan, konstruksi serat, kebutuhan resin, aplikasi, metode pencetakan, dan perkiraan jumlah yang dibutuhkan akan membantu menentukan spesifikasi yang sesuai. Untuk bagian struktural, gambar atau jadwal laminasi juga dapat berguna untuk memastikan orientasi serat yang diperlukan.
