Serat Karbon Prepreg Twill 3K

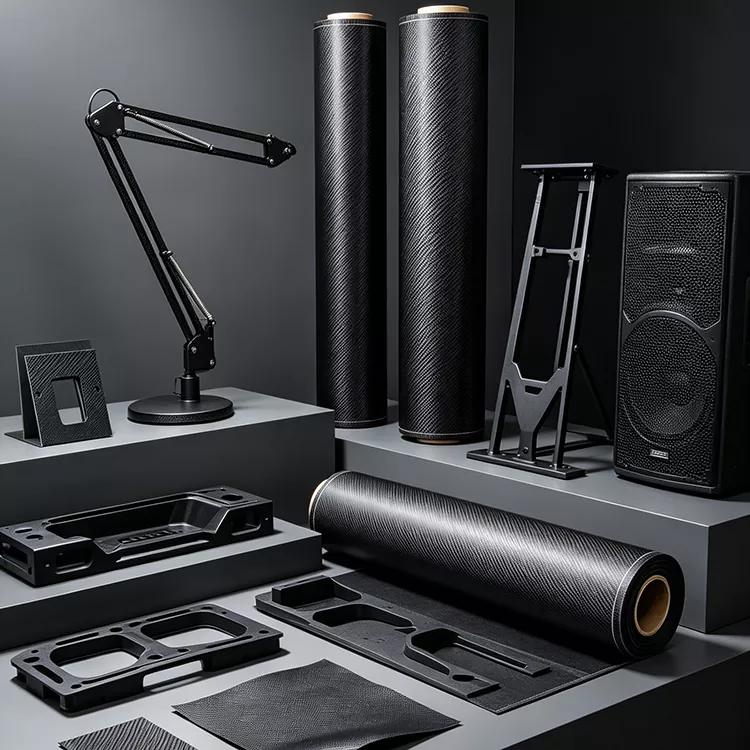

Twill 3K Prepreg Carbon Fiber menggabungkan penguat serat karbon 3K, tenunan kepar, dan resin pra-impregnasi dalam satu bahan. Konstruksi kepar menciptakan pola diagonal yang dapat dikenali, sedangkan format prepreg menyediakan material yang terkontrol untuk peletakan dan pencetakan komposit.

Dalam spesifikasi ini, “3K” mengacu pada rangkaian serat karbon yang mengandung sekitar 3.000 filamen individu. “Twill” menggambarkan pola jalinan benang, sedangkan “prepreg” berarti serat karbon telah diresapi dengan matriks resin sebelum dicetak. Ketiga karakteristik ini menggambarkan aspek material yang berbeda dan harus dipertimbangkan secara terpisah ketika memilih tulangan komposit.

Struktur Tenunan Twill dan Prepreg

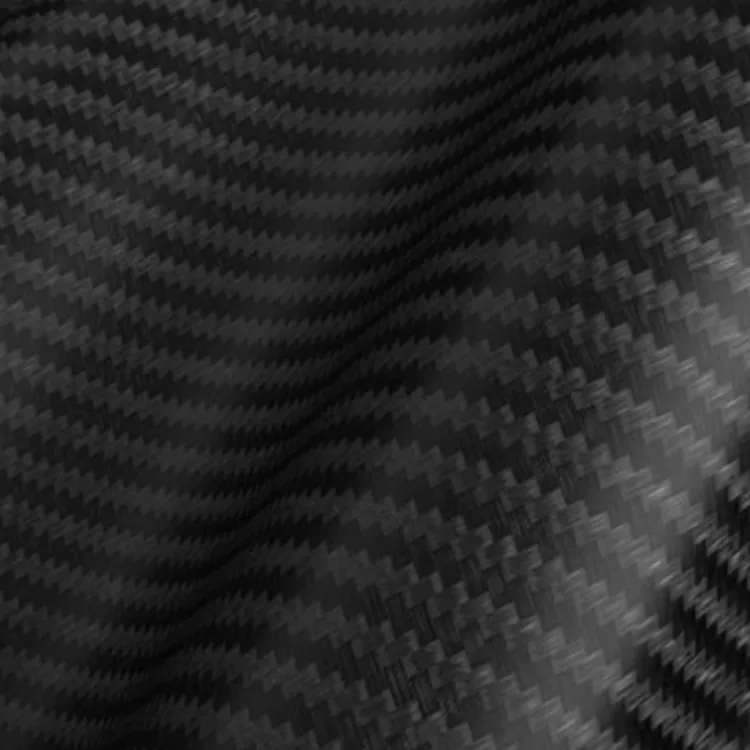

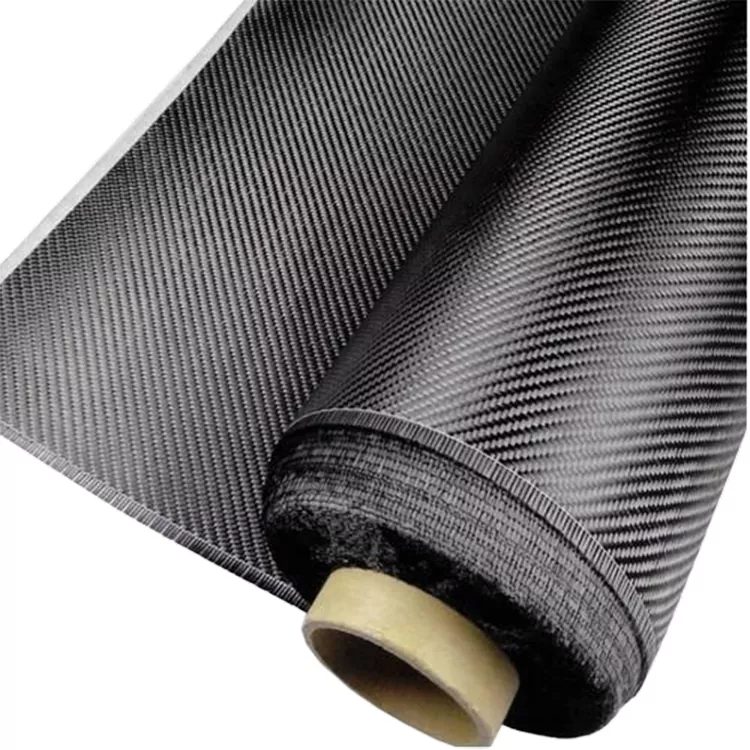

Struktur kepar mempengaruhi penampilan dan penanganan tulangan selama lay-up. Dibandingkan dengan tenunan polos, pola diagonal lebih terlihat dan kain dapat mengikuti lekukan sedang dan permukaan cetakan berbentuk dengan lebih sedikit hambatan pada pergerakan kain.

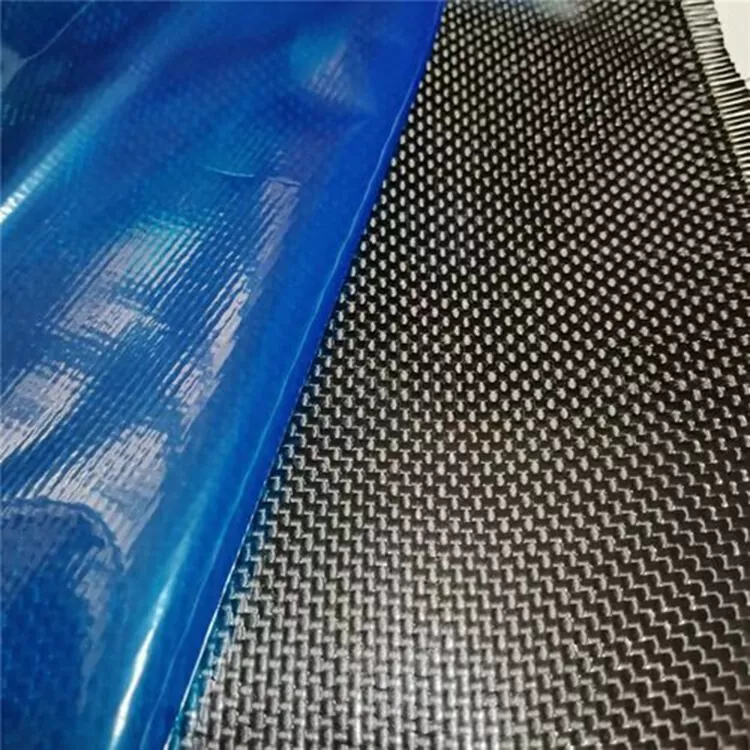

Kondisi prepreg menjadi pertimbangan tersendiri. Tidak seperti kain serat karbon kering, penguatnya dilengkapi dengan resin yang sudah dimasukkan ke dalam bahan. Hal ini memberikan titik awal yang pasti untuk proses pencetakan, sedangkan sifat akhir komposit bergantung pada kualitas serat karbon, sistem resin, orientasi serat, ketebalan laminasi, fraksi volume serat, dan kondisi pengawetan.

Twill dan Tenunan Polos

Pilihan antara tenunan kepar dan tenunan polos biasanya berkaitan dengan tampilan permukaan, penanganan kain, dan geometri bagian akhir. Twill memberikan karakteristik pola diagonal, sedangkan tenunan polos memiliki struktur atas-bawah yang teratur dan dapat memberikan konstruksi kain yang lebih stabil selama lay-up konvensional.

Pemilihan Bahan Berdasarkan Proses Pembuatan

Ini adalah salah satu opsi dalam beragam format penguatan serat karbon. Bahan yang tepat bergantung pada apakah proses produksi memerlukan sistem pra-impregnasi, kain kering, penguatan searah, atau teknologi resin yang berbeda.

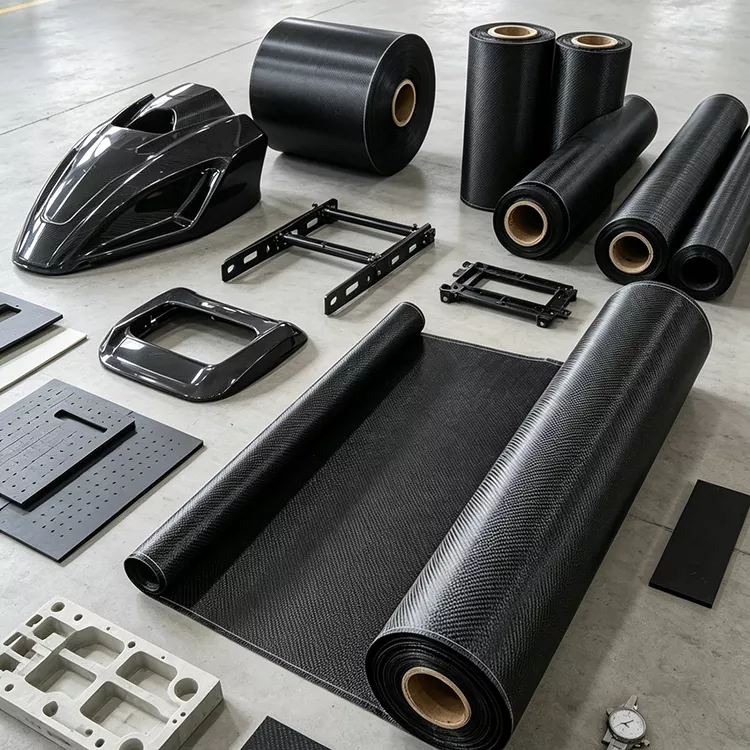

Area Aplikasi

Bahan tersebut dapat dipertimbangkan untuk komponen komposit dimana kombinasi penguatan serat karbon, pola permukaan kepar dan pemrosesan prepreg sesuai dengan persyaratan produksi. Desain akhir laminasi harus ditentukan berdasarkan geometri bagian, kondisi beban, dan proses pencetakan.

Peralatan Olahraga

Komponen sepeda, struktur raket, dayung, komponen yang berhubungan dengan golf, dan produk olahraga lainnya dapat menggunakan bahan ini ketika diperlukan struktur laminasi yang terkontrol dan permukaan karbon yang terlihat.

Komponen Otomotif

Aplikasinya dapat mencakup komponen interior, panel ringan, trim, penguat, dan komponen komposit yang berorientasi pada kinerja. Orientasi serat, ketebalan laminasi dan karakteristik resin harus dipilih sesuai dengan persyaratan desain dan manufaktur setiap komponen.

Bagian Komposit Industri

Penutup, rumah, panel, braket, dan komponen struktur ringan merupakan aplikasi potensial yang memerlukan perkuatan, persyaratan dimensi, dan tampilan permukaan secara bersamaan.

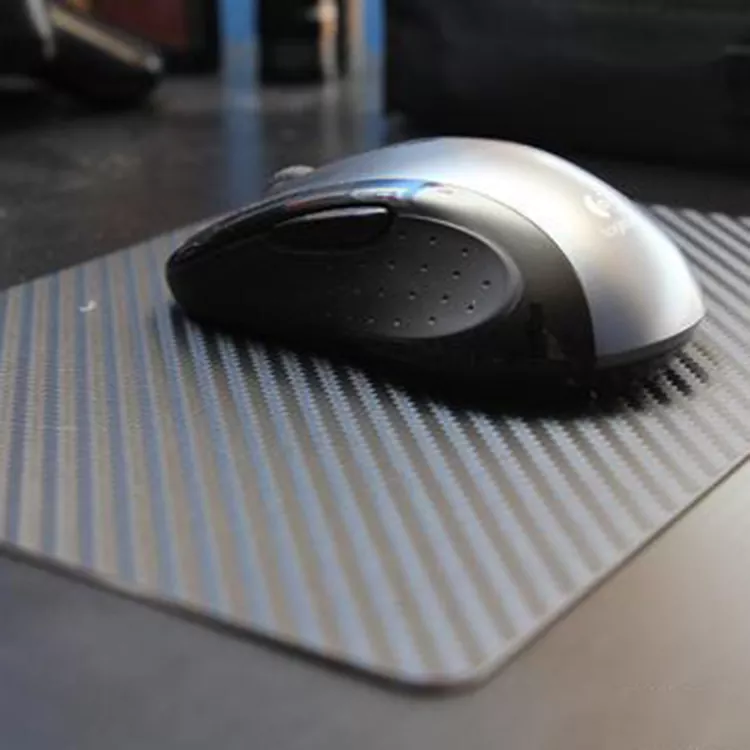

Perumahan Elektronik

Serat karbon dapat memberikan bobot yang rendah dan dukungan struktural untuk desain perumahan tertentu. Karena serat karbon bersifat konduktif secara listrik, persyaratan isolasi listrik harus dipertimbangkan ketika bahan tersebut digunakan di sekitar komponen elektronik yang sensitif.

Spesifikasi

Informasi produk standar ditunjukkan di bawah ini. Ukuran dan persyaratan pemrosesan lainnya dapat dikonfirmasikan sesuai dengan tujuan penerapan dan metode produksi.

Seleksi dan Pemrosesan Prepreg

Untuk Serat Karbon Prepreg Twill 3K, sistem resin merupakan bagian penting dari spesifikasi material karena mempengaruhi penyimpanan, penanganan, pengawetan, dan struktur akhir komposit. Spesifikasi saat ini mencantumkan resin sebagai matriks resin yang harus dikonfirmasi, sehingga sistem resin yang diperlukan harus ditetapkan sebelum produksi.

Untuk pesanan produksi, informasi teknis yang berguna dapat mencakup jenis resin, kandungan resin, suhu pengawetan, waktu pengawetan, suhu penyimpanan, waktu keluar yang diperbolehkan, tekanan pencetakan, dan metode pencetakan yang diinginkan. Parameter ini harus sesuai dengan peralatan pelanggan dan geometri komponen akhir.

Lebar dan ketebalan juga harus dikonfirmasi sebelum produksi. Untuk komponen berbentuk, geometri cetakan dan susunan laminasi dapat mempengaruhi pemilihan material dan persyaratan pemotongan. Ketika material dimasukkan ke dalam produksi berulang, evaluasi sampel dapat membantu memastikan kondisi penanganan, pembentukan, dan pengawetan sebelum jumlah yang lebih besar dijadwalkan.

Apa yang Harus Dikonfirmasi Sebelum Memesan

Sebelum memesan, pelanggan dapat memberikan lebar, ketebalan, jumlah, dimensi komponen, metode pencetakan, dan kondisi pengawetan yang diharapkan. Jika sistem resin tertentu diperlukan, jenis resin dan parameter pemrosesan yang relevan juga harus disertakan.

Untuk komponen karbon yang terlihat, orientasi kepar dan tampilan permukaan yang diperlukan harus didiskusikan bersama dengan desain cetakan dan proses penyelesaian. Untuk komponen teknik, orientasi serat, ketebalan laminasi dan karakteristik resin mungkin memiliki pengaruh yang lebih besar pada bagian akhir dibandingkan tampilan tenunan saja.

Untuk persyaratan khusus, gambar, spesifikasi laminasi, atau sampel yang ada dapat disediakan untuk penilaian material. Informasi ini membantu menentukan ukuran material yang sesuai dan persyaratan pemrosesan sebelum produksi sesuai pesanan.

Pertanyaan Umum

Apa arti 3K dalam materi?

3K mengacu pada perkiraan jumlah filamen individu dalam rangkaian serat karbon, yaitu sekitar 3.000 filamen. Ini menggambarkan ukuran derek dan tidak dengan sendirinya menentukan kekuatan atau sifat mekanik dari komposit jadi.

Mengapa memilih kain kepar daripada tenunan polos?

Twill memberikan pola diagonal yang dapat dikenali dan dapat memberikan karakteristik tirai yang berguna untuk permukaan berbentuk. Pilihannya harus didasarkan pada tampilan permukaan yang dibutuhkan, penanganan kain, geometri cetakan, dan desain laminasi.

Apakah ini disediakan sebagai kain serat karbon kering?

Tidak. Bahan ini disediakan sebagai prepreg, artinya penguat serat karbon telah diresapi dengan resin. Kain serat karbon kering dipasok tanpa resin yang sudah diaplikasikan sebelumnya dan memerlukan resin untuk dimasukkan selama proses pembuatan komposit selanjutnya.

Bisakah itu digunakan untuk bagian serat karbon yang terlihat?

Ya. Konstruksi kepar menciptakan pola diagonal yang terlihat yang dapat menjadi bagian dari desain permukaan akhir. Penampilan akhir juga tergantung pada kesejajaran serat, sistem resin, permukaan cetakan, kondisi konsolidasi dan finishing.

Informasi resin apa yang harus dikonfirmasi sebelum memesan?

Jenis resin, kandungan resin, suhu pengawetan, waktu pengawetan, dan persyaratan penyimpanan harus dikonfirmasi sebelum produksi. Parameter yang sesuai bergantung pada sistem resin yang dipilih dan peralatan pencetakan pelanggan.

Apakah lebar dan tebalnya bisa disesuaikan?

Ya. Lebar dan ketebalan dapat ditentukan sesuai dengan kebutuhan pelanggan. Menyediakan aplikasi yang diinginkan, dimensi komponen, dan proses pencetakan membantu menentukan format material yang diperlukan.

Informasi apa yang diperlukan untuk kutipan?

Harap berikan ukuran, ketebalan, kuantitas, aplikasi, metode pencetakan, dan persyaratan resin yang diperlukan jika sudah ditentukan. Gambar, spesifikasi laminasi, atau sampel juga dapat diberikan bila material perlu disesuaikan dengan komponen komposit yang ada.
