Kain Serat Karbon Tenun Polos

Kain Serat Karbon Tenun Polos menggunakan jalinan benang lusi dan benang pakan di atas-bawah yang sederhana untuk membentuk struktur tenunan biasa. Titik persilangan yang berulang memberikan permukaan stabil pada kain yang relatif mudah diidentifikasi, dipotong, dan diposisikan selama penataan komposit. Arah lungsin dan pakan juga jelas secara visual, yang membantu tim produksi mempertahankan orientasi yang diinginkan saat menyiapkan beberapa lapisan.

Untuk manufaktur komposit, struktur teratur ini berguna ketika material perlu ditangani secara konsisten dari satu bagian ke bagian lainnya. Berat kain, tingkat serat karbon, jumlah benang, lebar dan kompatibilitas resin masih perlu ditentukan secara terpisah karena pola tenun saja tidak menentukan sifat mekanik dari laminasi jadi.

Bagaimana Tenunan Polos Mempengaruhi Penanganan Kain

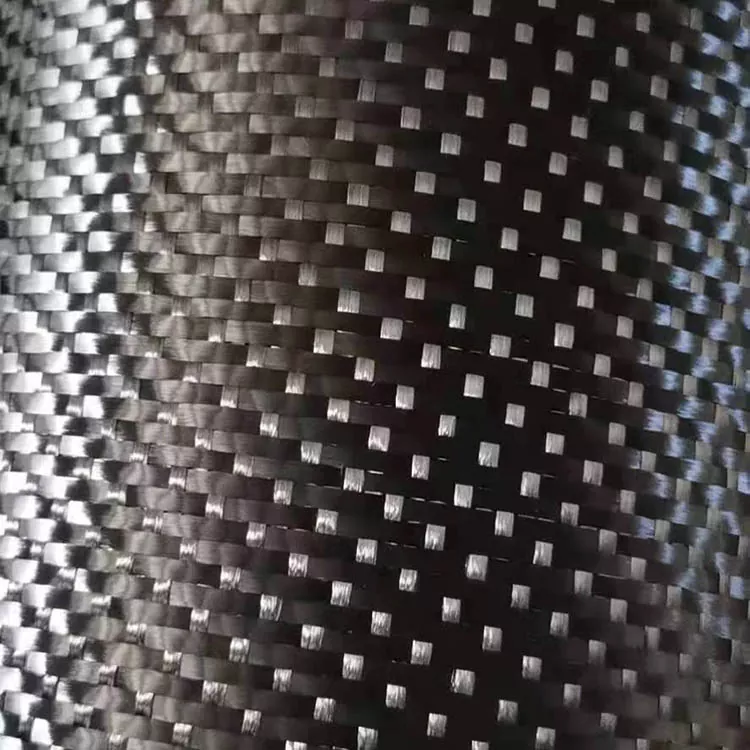

Pada tenunan polos, setiap benang lusi melewati dan di bawah benang pakan yang berurutan. Hal ini menciptakan struktur kain yang relatif stabil dengan tampilan seperti kisi-kisi yang teratur.

Selama pemotongan dan penataan, arah lungsin dan pakan yang jelas memudahkan untuk memeriksa apakah lapisan telah ditempatkan sesuai dengan gambar laminasi. Hal ini sangat berguna ketika beberapa lapisan dipotong dari gulungan yang sama dan setiap lapisan perlu mempertahankan orientasi yang konsisten.

Konstruksi yang sama juga memiliki keterbatasan. Karena benang-benangnya sering bertautan, kain tidak berperilaku seperti penguat yang longgar atau sangat mudah disampirkan. Pada radius yang sempit, kontur yang dalam, atau cetakan tiga dimensi yang kompleks, material sebenarnya harus dievaluasi berdasarkan geometri komponen sebelum produksi.

Oleh karena itu, pemilihan kain harus mempertimbangkan persyaratan penguatan dan cara material dipotong, diposisikan, dan dibentuk selama pembuatan.

Struktur Tenun dan Desain Laminasi

Kain tenun serat karbon memberikan penguatan pada arah lungsin dan pakan. Hal ini berbeda dengan perkuatan searah, dimana sebagian besar serat kontinyu terkonsentrasi pada satu arah utama.

Untuk komposit laminasi, kain tenun dapat memberikan pengaturan penguatan yang seimbang dalam satu lapis. Namun, orientasi serat akhir dari komponen masih ditentukan oleh jadwal laminasi lengkap, termasuk arah lapisan, jumlah lapisan, berat kain, dan geometri bagian.

Tenunan tidak boleh dianggap sebagai indikasi kekuatan secara langsung. Dua kain dengan tenunan yang sama dapat menghasilkan sifat komposit yang berbeda jika kualitas serat karbon, berat areal, sistem resin, atau fraksi volume seratnya berbeda.

Memilih Kain untuk Geometri Berbeda

Kesesuaian tulangan anyaman sebagian bergantung pada bentuk komponen akhir. Panel datar dan komponen dengan lekukan halus umumnya lebih mudah ditutup karena kain tidak perlu mengakomodasi perubahan besar pada arah permukaan.

Cetakan yang lebih rumit memerlukan perhatian lebih pada tirai. Ketika kain dipaksa dalam radius yang sempit, benang lungsin dan benang pakan dapat bergeser relatif satu sama lain, sehingga menimbulkan distorsi atau kerutan lokal. Efek ini dapat mempengaruhi tampilan permukaan dan konsistensi laminasi.

Untuk komponen baru, uji coba pembentukan kecil dapat membantu menentukan apakah berat dan konstruksi kain yang dipilih dapat mengikuti cetakan tanpa distorsi yang berlebihan. Pola pemotongan, orientasi lapisan dan urutan penataan harus dipertimbangkan bersama-sama daripada mengevaluasi kain secara terpisah dari proses pembuatan.

Bagian Datar dan Melengkung Lembut

Konstruksi anyaman biasa seringkali lebih mudah ditempatkan pada panel datar, penutup, pelat, dan komponen dengan kelengkungan sedang. Pola grid yang terlihat juga membuatnya relatif mudah untuk memeriksa orientasi lapisan yang berdekatan selama lay-up.

Bentuk Cetakan yang Kompleks

Untuk kontur yang lebih dalam atau radius yang lebih rapat, perilaku drape dan shear menjadi lebih penting. Kain tersebut harus diuji pada cetakan sebenarnya atau yang mewakili, khususnya ketika permukaan akhir akan tetap terlihat.

Apa yang Dapat Disediakan Yurui

Spesifikasi kain dapat ditentukan berdasarkan persyaratan proses pembuatan komposit. Item umum yang perlu dikonfirmasi meliputi:

· Konstruksi tenunan polos

· Kelas serat karbon

· Berat wilayah / GSM

· Lebar kain

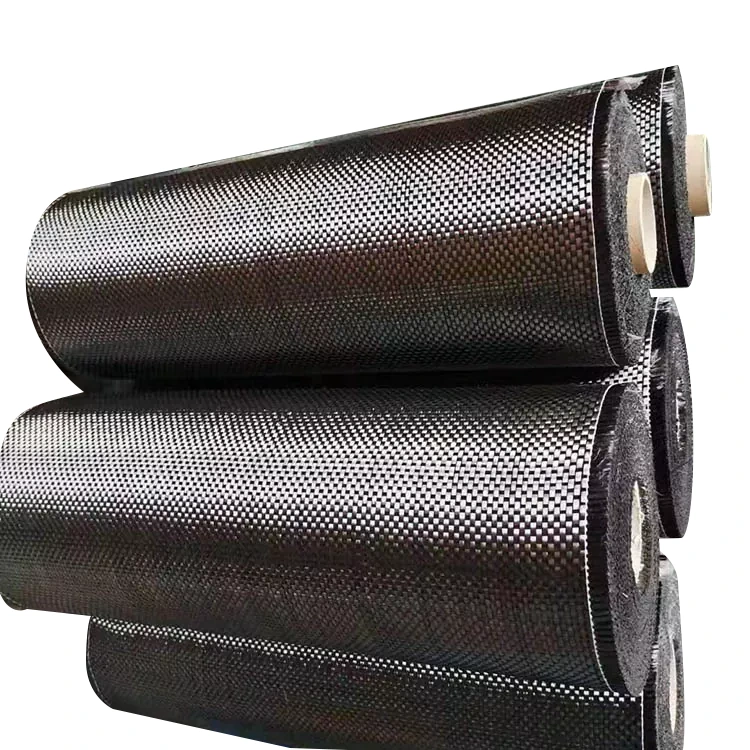

· Panjang gulungan

· Ketebalan

· Persyaratan permukaan

· Kompatibilitas resin

· Proses pencetakan yang diinginkan

Saat material diganti atau disesuaikan dengan spesifikasi produksi yang ada, menyediakan lembar data kain terkini, sampel, atau GSM yang diketahui dapat membantu menentukan konstruksi yang diperlukan dengan lebih akurat.

Spesifikasi Tenunan Polos Khas

Dari Pemotongan hingga Laminasi

Sebelum resin dimasukkan, kain biasanya melewati beberapa tahap persiapan. Dimensi yang diperlukan ditandai dan dipotong, kemudian setiap lapisan ditempatkan sesuai dengan desain laminasi.

Untuk komponen multi-lapisan, tim produksi mungkin perlu mengubah orientasi lapisan yang berurutan untuk mencapai pengaturan penguatan yang diperlukan. Karena arah lungsin dan pakan mudah dibedakan pada kain tenun polos, orientasinya dapat diperiksa selama lay-up tanpa hanya bergantung pada tanda pemotongan.

Selama penanganan, peregangan yang tidak perlu harus dihindari. Ketegangan berlebihan atau gerakan berulang dapat mengubah susunan benang lokal, yang mungkin terlihat setelah pencetakan. Jumlah penanganan yang diperlukan juga bergantung pada berat kain, kekencangan tenunan, dan geometri komponen.

Aplikasi dalam Manufaktur Komposit

Kain Serat Karbon Tenun Polos dapat digunakan dalam komponen komposit cetakan di mana tulangan tenunan biasa kompatibel dengan desain bagian dan proses manufaktur.

Dalam aplikasi otomotif, dapat digunakan untuk trim interior, panel, penutup dan bagian komposit struktural atau semi-struktural tertentu. Konstruksi kain yang diperlukan tergantung pada geometri komponen dan spesifikasi laminasi.

Untuk sepeda dan peralatan olah raga, penguat serat karbon tenunan dapat dimasukkan ke dalam laminasi cetakan dimana orientasi dan ketebalan serat yang diperlukan ditentukan oleh desain komponen.

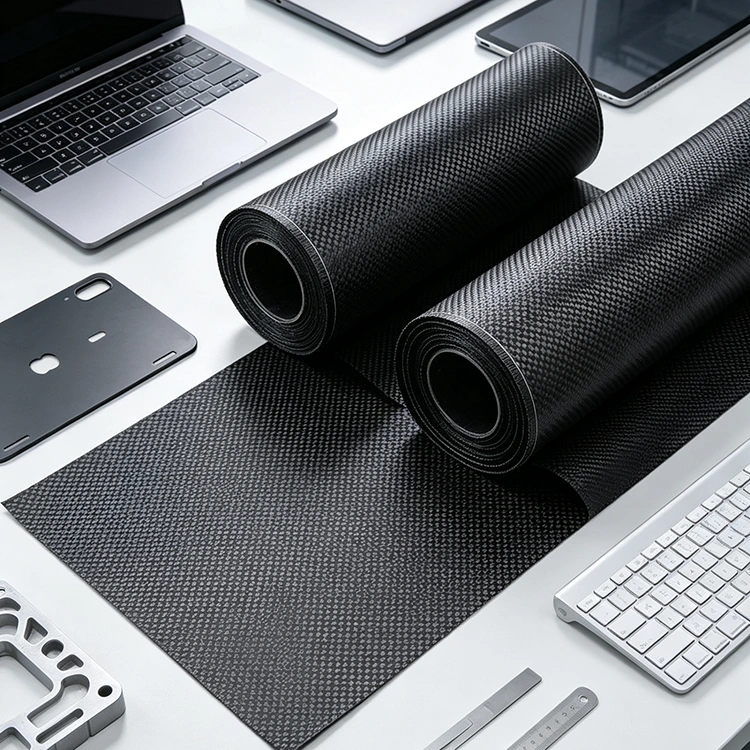

Dalam peralatan elektronik dan industri, kain serat karbon dapat digunakan pada rumah, panel, dan struktur komposit lainnya. Karena serat karbon bersifat konduktif secara listrik, persyaratan isolasi listrik, grounding, dan elektromagnetik harus dipertimbangkan jika bahan tersebut digunakan di dekat rakitan elektronik.

Oleh karena itu, spesifikasi kain yang sesuai harus ditentukan dari komponen jadinya, bukan hanya dari pola tenunannya saja.

Penampilan dan Pemrosesan Permukaan

Ketika serat karbon tenunan tetap terlihat setelah dicetak, tampilan akhir tidak hanya bergantung pada pola kain kering. Distribusi resin, penyelarasan serat, konsolidasi, kondisi permukaan cetakan, dan perawatan finishing semuanya dapat mempengaruhi tampilan bagian yang diawetkan.

Untuk permukaan yang terlihat, kain harus ditempatkan secara konsisten dan terlindung dari perpindahan yang tidak perlu selama penataan. Potongan-potongan yang bersebelahan mungkin juga perlu diselaraskan sehingga pola tenunan tidak berubah secara nyata dari satu bagian komponen ke bagian lainnya.

Jika komponen menerima lapisan bening atau perlakuan permukaan lainnya, sistem pelapisan harus kompatibel dengan komposit yang diawetkan dan lingkungan layanan yang diinginkan. Penampilan kain kering yang seragam tidak dengan sendirinya menjamin penampilan yang sama setelah dicetak.

Pertanyaan Umum

Apa itu Kain Serat Karbon Tenun Polos?

Ini adalah tenunan penguat serat karbon di mana benang lusi dan benang pakan berulang kali melewati dan di bawah satu sama lain. Hal ini menciptakan struktur kain teratur dengan arah serat yang dapat diidentifikasi dengan jelas.

Seperti apa bentuk serat karbon tenunan polos?

Warp dan weft membentuk pola over-under berulang yang menghasilkan tampilan seperti kisi-kisi yang teratur. Secara visual berbeda dengan kain twill yang memiliki ciri khas pola diagonal.

Apakah tenunan polos cocok untuk bagian serat karbon yang terlihat?

Ya. Tenunan biasa dapat membentuk bagian dari permukaan komponen komposit yang terlihat. Penampilan akhir juga tergantung pada distribusi resin, konsolidasi, kondisi cetakan dan finishing permukaan.

Bisakah tenunan polos digunakan pada cetakan melengkung?

Ya, tapi kesesuaiannya bergantung pada kelengkungan, radius, dan geometri tiga dimensi cetakan. Untuk bentuk yang kompleks, percobaan pembentukan dapat membantu mengidentifikasi potensi kerutan, distorsi benang atau kesulitan selama lay-up.

Apakah tenunan polos menentukan kekuatan komposit?

Sifat akhir komposit bergantung pada tingkat serat karbon, berat kain, sistem resin, fraksi volume serat, orientasi lapisan, ketebalan laminasi, dan kondisi pengawetan atau pencetakan. Tenunan hanyalah salah satu bagian dari spesifikasi material.

Bisakah berat dan lebar kain disesuaikan?

Ya. Berat, lebar, panjang gulungan, dan spesifikasi lainnya dapat ditentukan sesuai dengan kebutuhan produksi. Tingkat serat karbon yang diperlukan dan proses pencetakan yang diinginkan juga harus diberikan saat meminta penawaran harga.

Informasi apa yang harus diberikan untuk kutipan?

Informasi yang berguna mencakup GSM yang diperlukan, tingkat serat karbon, konstruksi tenunan, lebar, panjang gulungan, kuantitas, aplikasi dan proses pencetakan. Spesifikasi atau sampel kain yang ada juga dapat membantu ketika bahan tersebut harus disesuaikan dengan proses produksi yang telah ditetapkan.

Bisakah sampel dievaluasi sebelum produksi massal?

Evaluasi sampel dapat diatur ketika kain perlu diperiksa untuk tirai, kompatibilitas resin, penampilan permukaan atau perilaku pemrosesan dengan proses pembuatan komposit tertentu.

Apakah tenunan polos lebih kuat dari tenunan kepar?

Tenunan tidak boleh dianggap lebih kuat secara inheren hanya berdasarkan pola tenunannya saja. Sifat mekanik laminasi akhir dipengaruhi oleh jenis serat, berat kain, sistem resin, orientasi serat, konstruksi laminasi, dan kondisi pemrosesan.
