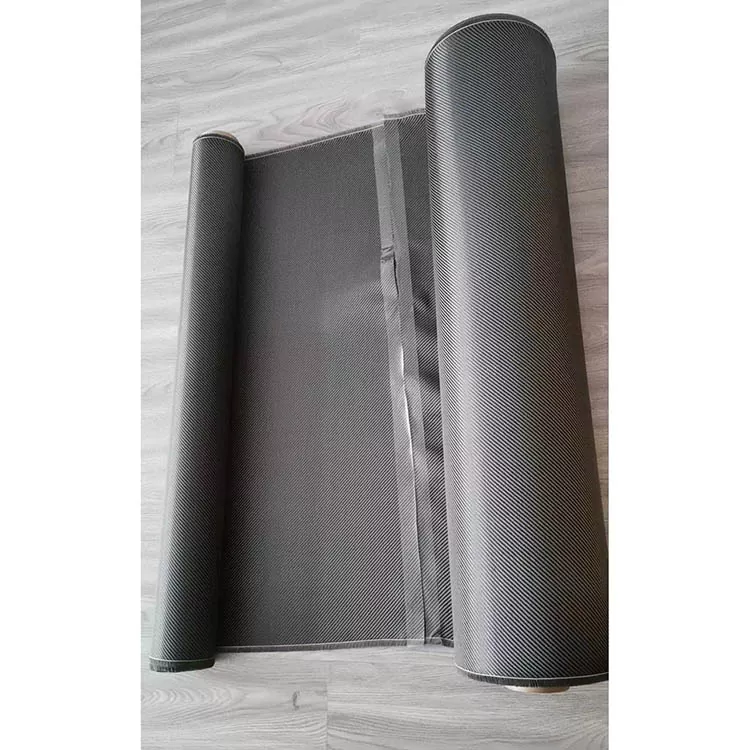

Kain Serat Karbon Tenun Twill

Kain Serat Karbon Twill Weave adalah tenunan penguat dimana benang lusi dan benang pakan saling bertautan membentuk pola permukaan diagonal. Dibandingkan dengan tenunan polos, struktur jalinan memungkinkan lebih banyak pergerakan antar benang, yang dapat membantu kain mengikuti lekukan sedang selama penataan. Pola diagonal yang sama juga biasanya dipertahankan pada bagian cetakan dimana permukaan serat karbon dibiarkan terlihat.

Tenunan hanyalah salah satu bagian dari spesifikasi material. Tingkat serat karbon, berat areal, sistem resin, dan konstruksi laminasi menentukan kontribusi kain terhadap komposit akhir, sedangkan geometri cetakan dan proses pembentukan memengaruhi cara penanganannya selama produksi.

Apa yang Diubah Struktur Twill

Dalam konstruksi kepar, titik-titik jalinan bergerak secara progresif melintasi kain daripada membentuk pola tenunan polos satu-atas-bawah yang berulang-ulang. Hal ini memberi benang lebih banyak kebebasan untuk bergeser relatif satu sama lain ketika kain diletakkan di atas permukaan melengkung.

Perbedaannya menjadi lebih nyata pada bagian-bagian yang konturnya berubah. Kain yang dapat mengakomodasi beberapa pergerakan di dalam bidang mungkin lebih mudah diposisikan di sekitar kurva sedang dibandingkan dengan konstruksi jalinan yang lebih rapat. Namun, ini tidak berarti setiap kain kepar akan memiliki tirai yang sama. Ukuran benang, berat kain, kekencangan tenunan, dan geometri permukaan semuanya mempengaruhi hasil.

Untuk bentuk tiga dimensi yang berjari-jari sempit atau dalam, uji pembentukan berguna karena kerutan lokal atau distorsi benang hanya dapat dinilai secara akurat berdasarkan geometri sebenarnya.

Tenunan Diagonal untuk Permukaan Terlihat

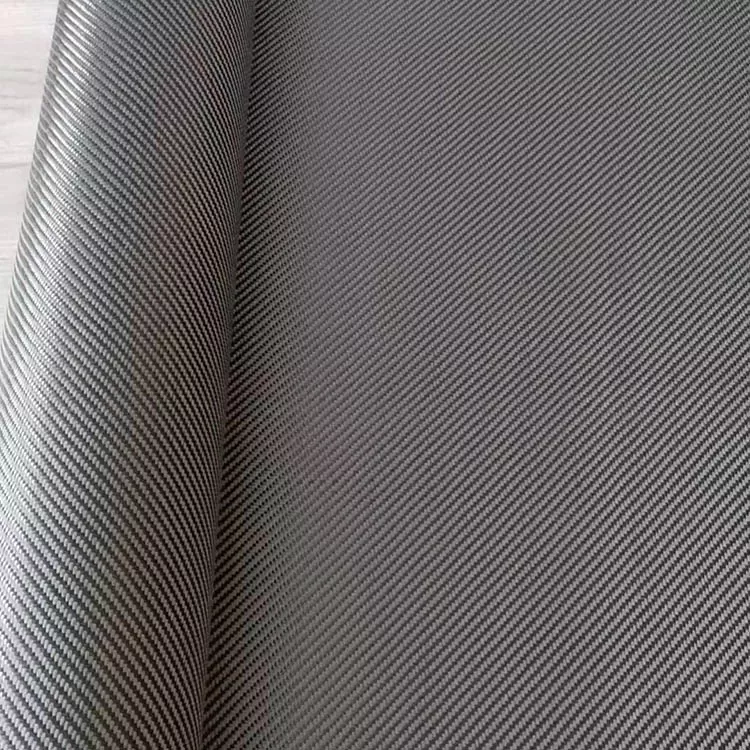

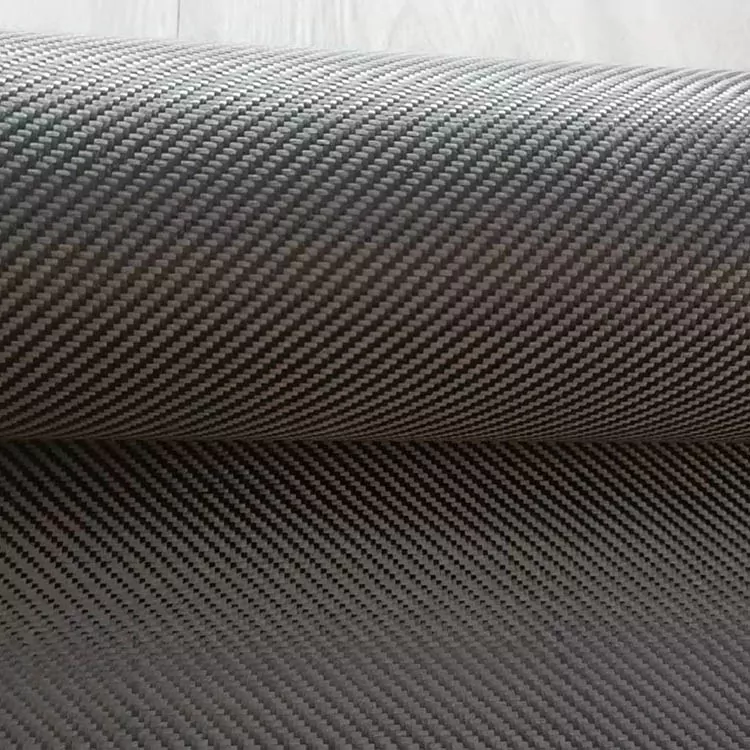

Pola diagonal adalah salah satu ciri kain serat karbon kepar yang paling mudah dikenali. Ketika laminasi yang diawetkan selesai dengan lapisan bening, tenunan dapat tetap terlihat di seluruh permukaan komponen.

Arah pola perlu dikontrol selama pemotongan dan penataan. Jika dua bagian kain bertemu dengan orientasi berbeda, garis diagonal tidak akan berlanjut secara merata pada sambungan. Pada panel yang terlihat, tata letak pemotongan dan penempatan lapisan perlu dipertimbangkan sebelum dicetak.

Penampilan akhir juga dipengaruhi oleh distribusi resin, konsolidasi dan finishing permukaan. Pola yang terlihat pada kain kering dapat berubah definisinya setelah laminasi dicetak dan dilapisi.

Menggunakan Twill pada Komponen Melengkung

Kain twill biasa digunakan pada komponen yang tidak rata seluruhnya, antara lain trim piece, housing, part sepeda, komponen sepeda motor, dan perlengkapan olah raga.

Kain dapat dipotong menjadi potongan yang lebih besar bila permukaannya relatif terbuka, atau dibagi menjadi beberapa bagian yang lebih kecil dimana geometrinya berubah lebih tajam. Potongan yang lebih besar mengurangi jumlah sambungan tetapi mungkin memerlukan lebih banyak penyesuaian selama lay-up. Potongan yang lebih kecil dapat mengikuti kontur lokal dengan lebih mudah, namun sambungannya perlu diposisikan dengan hati-hati.

Untuk permukaan karbon yang terlihat, pola pemotongan juga harus mempertimbangkan arah tenunan diagonal. Mempertahankan orientasi yang sama antara bagian-bagian yang berdekatan dapat menjadi penting ketika diperlukan pola visual yang berkesinambungan.

Spesifikasi

Spesifikasi Bahan untuk Produksi

Berat kain yang dibutuhkan biasanya dipertimbangkan bersama dengan target ketebalan laminasi dan metode pencetakan. Bobot area yang lebih rendah memungkinkan penggunaan lebih banyak lapisan individual, sementara kain yang lebih berat dapat mengurangi jumlah lapisan yang dibutuhkan untuk ketebalan laminasi tertentu.

Tingkat serat karbon juga harus ditentukan secara terpisah dari tenunannya. Konstruksi kepar yang sama dapat diproduksi dengan kualitas serat yang berbeda, dan sifat komposit yang dihasilkan tidak akan sama.

Kompatibilitas resin adalah pertimbangan produksi lainnya. Lay-up basah, infus vakum, pencetakan kompresi, dan pemrosesan prepreg memiliki persyaratan berbeda untuk aliran, konsolidasi, dan penanganan resin. Oleh karena itu, bahan tersebut harus disesuaikan dengan proses sebenarnya dan bukan hanya ditentukan berdasarkan penampilannya saja.

Informasi untuk Diberikan untuk Pertanyaan Material

Penyelidikan produksi lebih mudah untuk dievaluasi ketika persyaratan bahan dasar dinyatakan dengan jelas. Informasi yang relevan meliputi:

· Konstruksi tenunan kepar

· Kelas serat karbon

· Berat kain / GSM

· Lebar dan panjang gulungan yang dibutuhkan

· Ketebalan target atau ketebalan laminasi

· Sistem resin

· Proses pencetakan

· Geometri komponen

· Persyaratan permukaan yang terlihat

Jika bahan tersebut menggantikan kain yang sudah ada, lembar spesifikasi atau sampel yang tersedia juga dapat digunakan sebagai referensi. Hal ini sangat berguna ketika material baru perlu disesuaikan dengan proses pemotongan, peletakan, atau pencetakan yang sudah ada.

Aplikasi

Kain Serat Karbon Twill Weave digunakan pada bagian komposit yang dibentuk di mana kain perlu mengakomodasi permukaan yang dibentuk atau memberikan tampilan tenunan yang jelas.

Aplikasi otomotif meliputi trim interior, panel, penutup dan komponen serat karbon lainnya. Suku cadang sepeda dan sepeda motor dapat menggunakan tulangan anyaman pada bagian yang melengkung dimana kain harus mengikuti permukaan cetakan.

Peralatan olahraga seperti dayung, raket, dan struktur cetakan lainnya juga dapat menggunakan bahan tersebut sebagai bagian dari laminasi. Peralatan dan rumah industri dapat menggunakan anyaman serat karbon dimana sifat mekanik dan dimensi yang diperlukan dapat dicapai dengan laminasi yang dipilih.

Untuk rumah atau komponen elektronik yang terletak dekat dengan rakitan listrik, konduktivitas listrik serat karbon harus dipertimbangkan ketika menentukan persyaratan insulasi dan grounding.

Pertanyaan Umum

Apa itu Kain Serat Karbon Tenun Twill?

Ini adalah anyaman penguat serat karbon yang dibuat dengan struktur jalinan kepar. Susunan benang menghasilkan pola permukaan diagonal, sedangkan spesifikasi bahan sebenarnya bergantung pada kualitas serat karbon, berat kain, dan konstruksi.

Apa bedanya kain kepar dengan tenunan polos?

Tenunan kepar dan tenunan polos menggunakan urutan jalinan benang yang berbeda. Twill memiliki pola diagonal dan umumnya memungkinkan pergerakan benang lebih banyak, sedangkan tenunan polos memiliki struktur over-under yang berulang lebih rapat. Kesesuaiannya bergantung pada geometri komponen dan proses pembuatannya.

Apa yang dimaksud dengan kepar 2x2?

2×2 menggambarkan konstruksi kepar tertentu di mana benang melewati dua dan di bawah dua dalam urutan berulang. Jika suatu proyek memerlukan konstruksi ini, tenunannya harus dikonfirmasi dalam spesifikasi material.

Apakah kain twill bisa digunakan pada cetakan melengkung?

Ya. Tirai ini dapat mengakomodasi lekukan sedang dan kontur yang berubah-ubah, namun tirai sebenarnya bergantung pada berat kain, konstruksi benang, dan geometri cetakan. Uji coba pembentukan berguna untuk bagian yang rumit atau berradius sempit.

Bisakah itu digunakan untuk bagian serat karbon yang terlihat?

Ya. Tenunan diagonal dapat tetap terlihat setelah pencetakan dan penyelesaian permukaan. Orientasi kain yang konsisten selama pemotongan dan penataan adalah penting bila diperlukan pola yang seragam.

Bisakah berat dan dimensi kain disesuaikan?

Ya. Berat kain, lebar, panjang dan spesifikasi terkait dapat ditentukan sesuai dengan komponen dan proses pembuatannya.

Informasi apa yang diperlukan untuk kutipan?

Informasi yang berguna mencakup konstruksi tenunan, tingkat serat karbon, GSM, lebar, panjang gulungan, kuantitas, aplikasi dan proses pencetakan. Untuk bagian yang terlihat, penyelesaian permukaan dan arah pola yang diperlukan juga harus ditentukan.

Bisakah sampel dievaluasi sebelum produksi?

Evaluasi sampel dapat dipertimbangkan ketika kain perlu diperiksa untuk tirai, kompatibilitas resin, tampilan permukaan, atau perilaku pemrosesan dengan metode produksi tertentu.

Apakah tenunan kepar berarti kekuatan yang lebih tinggi?

Tidak. Konstruksi tenunan saja tidak menentukan kekuatan atau kekakuan komposit akhir. Sifat-sifat ini bergantung pada tingkat serat karbon, berat kain, sistem resin, orientasi serat, volume serat, ketebalan laminasi, dan kondisi pemrosesan.
